通風蝶閥的工作原理及安裝要點說明

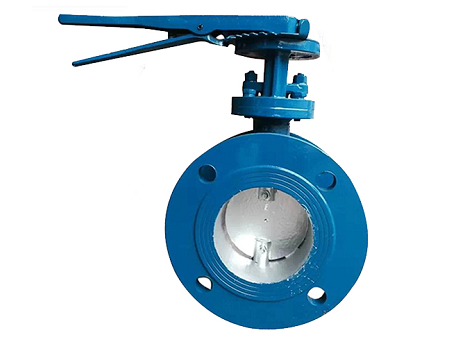

通風蝶閥是一種非封閉式蝶閥。通風蝶閥用于化工、建材、電站、玻璃等行業通風環保工程的含塵冷風或熱風燃氣管道中，作為氣體介質調節流量或切斷管道控制安裝。這種閥門一般應水平安裝在管道中。

通風蝶閥的工作原理

通風蝶閥由電機驅動，驅動執行機構，使圓盤在90度范圍內自由旋轉，實現介質流量的開啟和關閉或調節。

通風蝶閥作為實現管道系統啟閉和流量控制的部件，已廣泛應用于石油、化工、冶金、水電等領域。在眾所周知的蝶閥技術中，密封形式大多采用密封結構，密封材料有橡膠、聚四氟乙烯等。由于結構特點的限制，不適合耐高溫、耐高壓、耐腐蝕、耐磨等行業。

通風蝶閥的安裝要點

1、進出口的安裝位置、高度和方向必須符合設計要求。注意介質流動的方向應與閥體標明的箭頭方向一致，連接應牢固、嚴密。

2、閥門安裝前必須進行外觀檢查，閥門銘牌應符合現行國家標準《通用閥門標志》GB12220。對于工作壓力大于1.0兆帕且能切斷主管道的閥門，應在安裝前進行強度和嚴密性試驗，試驗合格后方可使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不小于5min。閥門外殼和填料應合格，無泄漏。泄漏試驗時，試驗壓力為公稱壓力的1.1倍；連續測試時間符合GB50243的要求。
